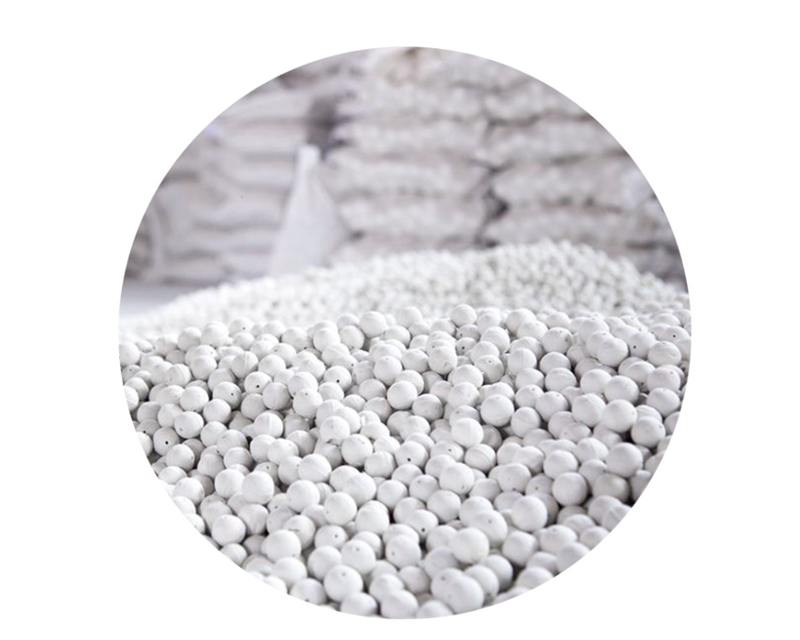

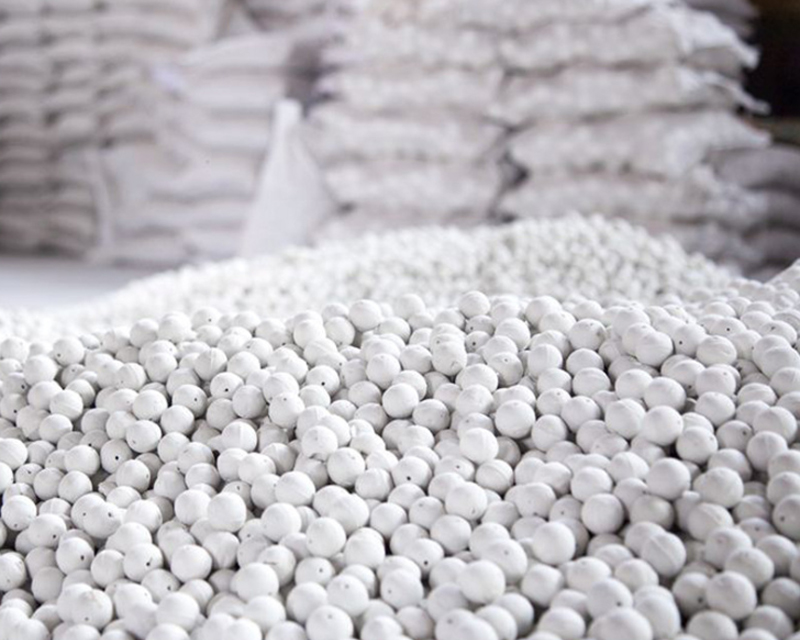

产品概述:
开孔瓷球是根据填料的传质效果和介质,通过对填料层流体特性的研究,在惰性瓷球的基础上通过外形改造设计制成的一种新型支承、覆盖用球形填料。其主要原理为:采用刚玉和莫来石为产品主晶相,以长石玻璃和高岭土烧结体为结构桥梁,利用了氧化铝烧结体刚玉和莫来石晶体的高机械强度、耐高温、耐急冷急热特性、抗氧化、耐磨损、极低的化学活性、耐强酸碱腐蚀等。
产品特点:

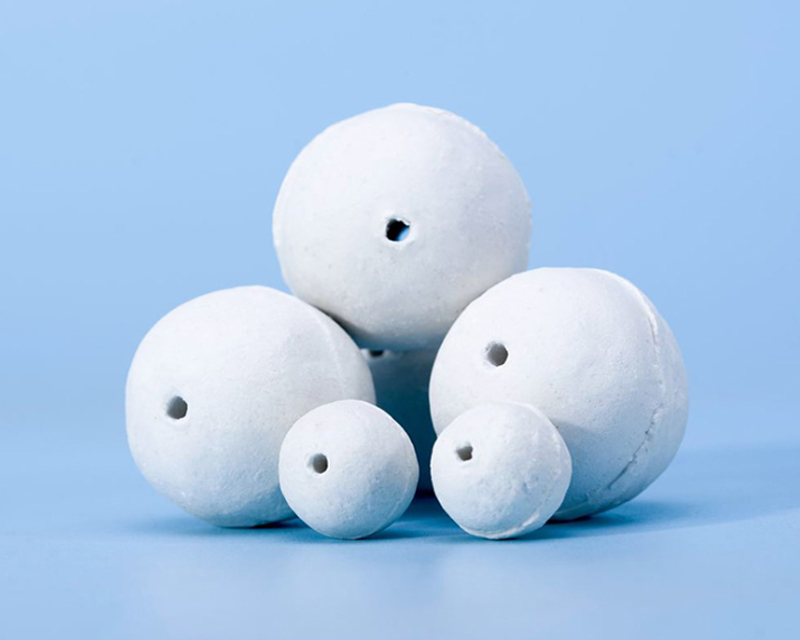

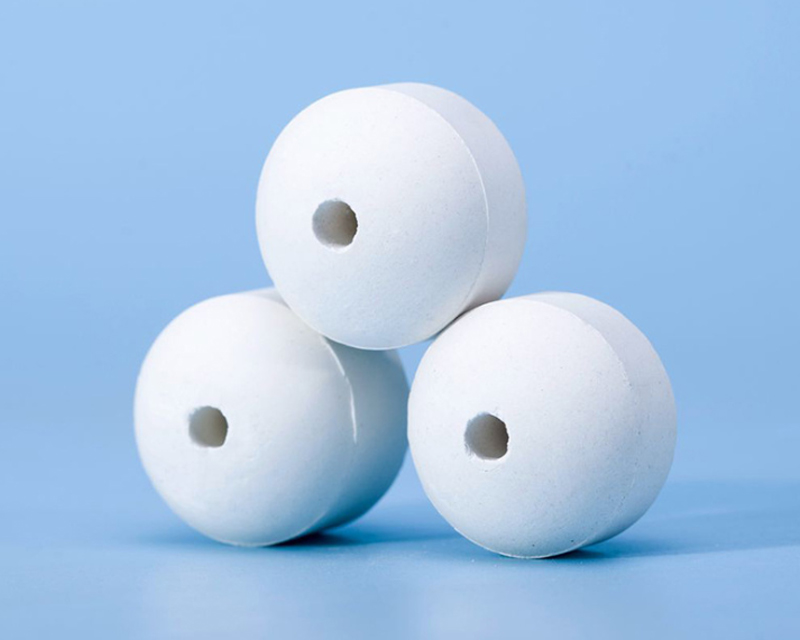

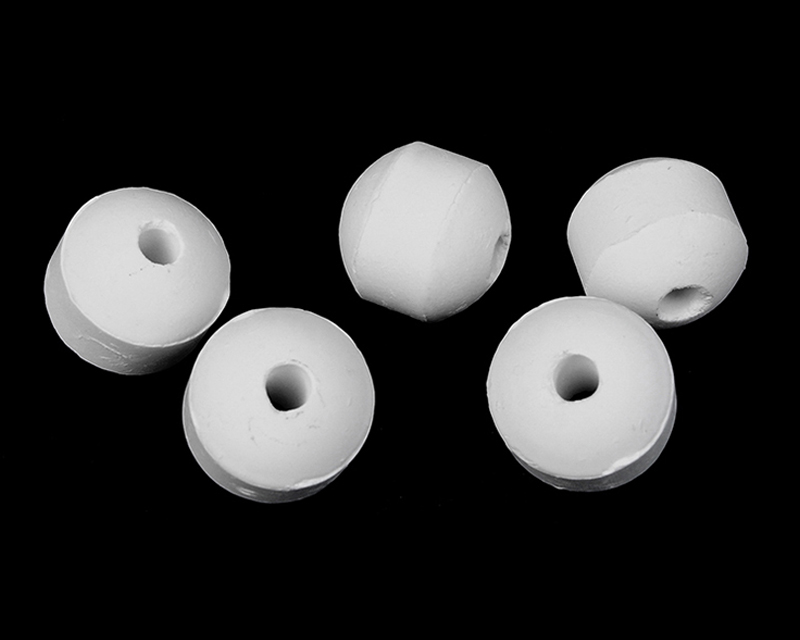

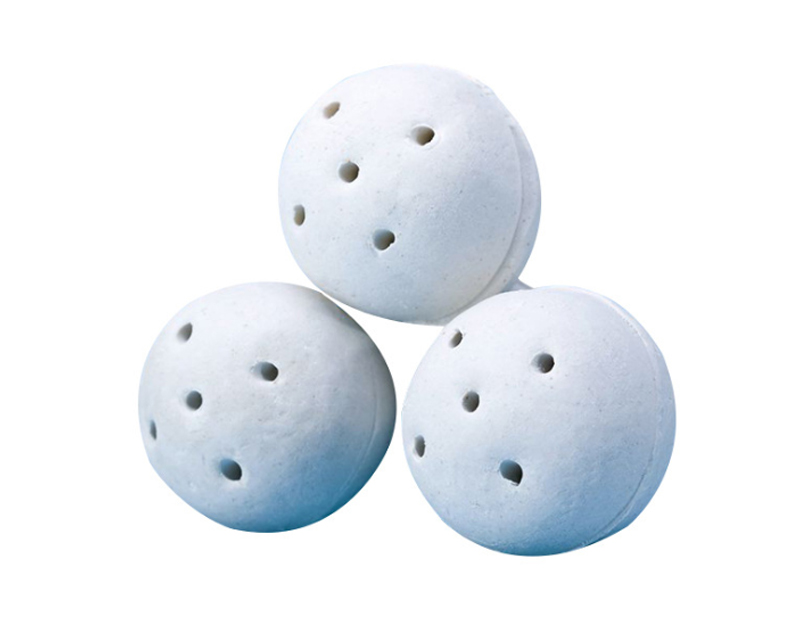

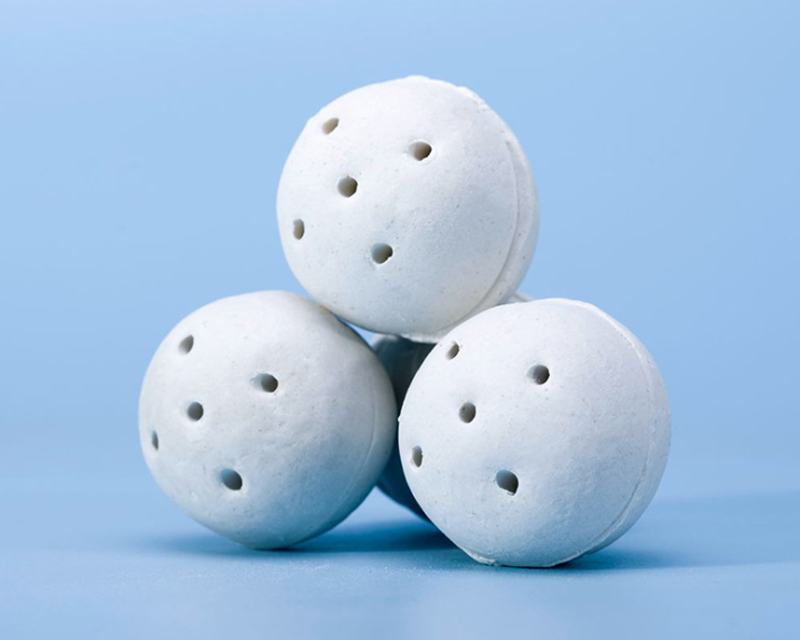

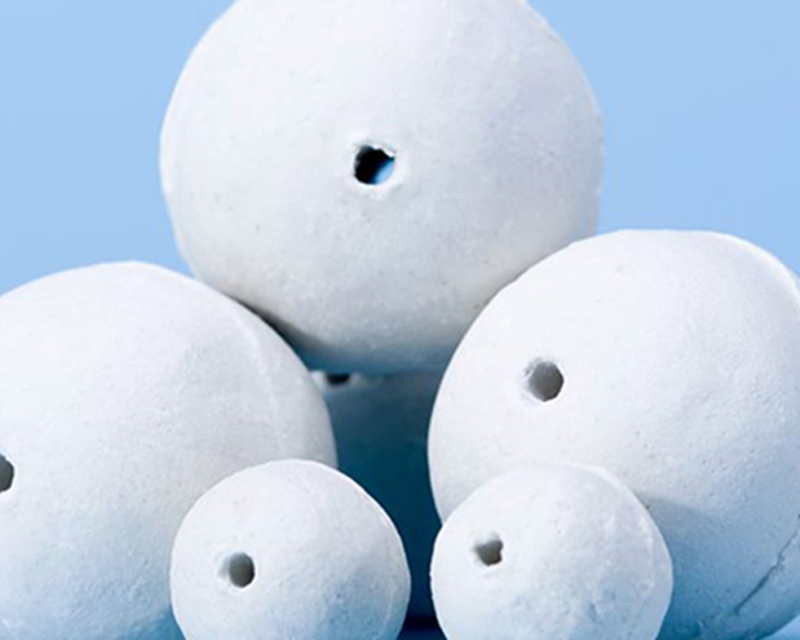

●开孔瓷球以球体直径开设单个或多个圆孔,解决了单个球体的回旋阻力问题。

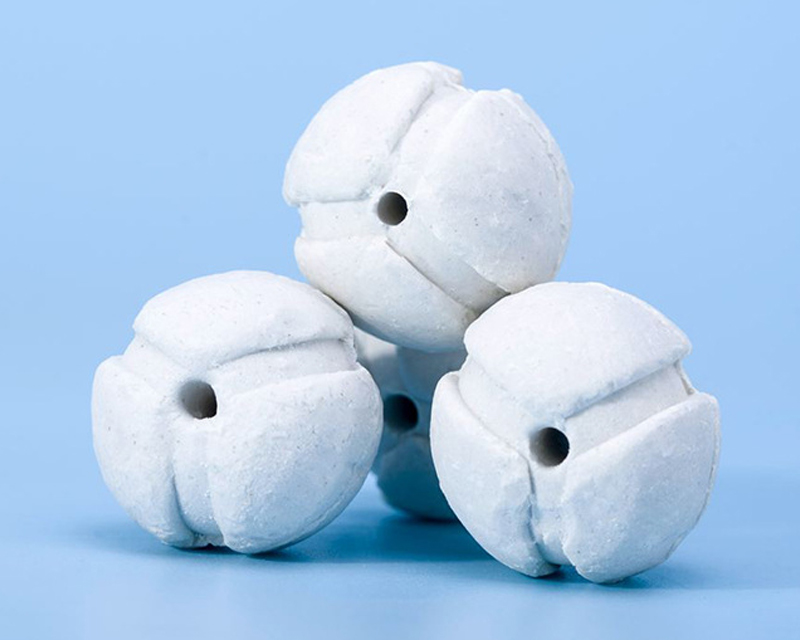

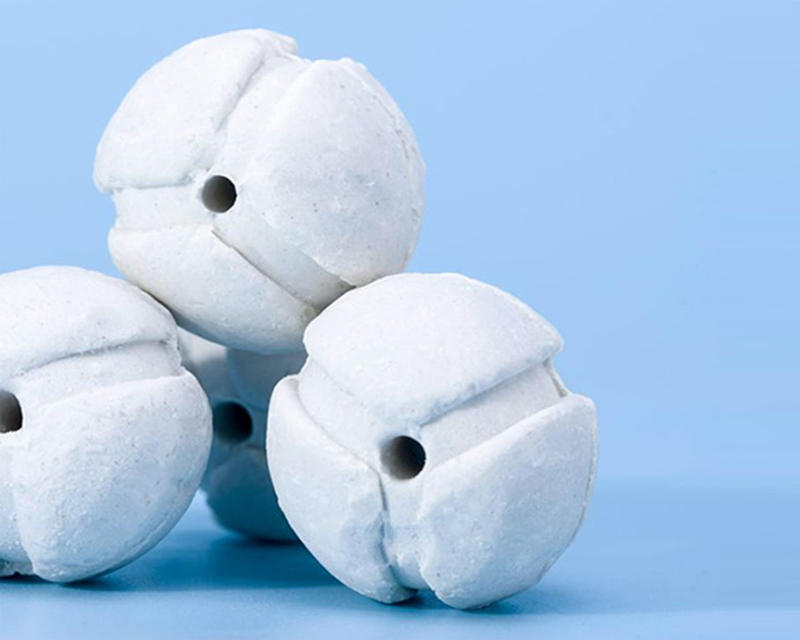

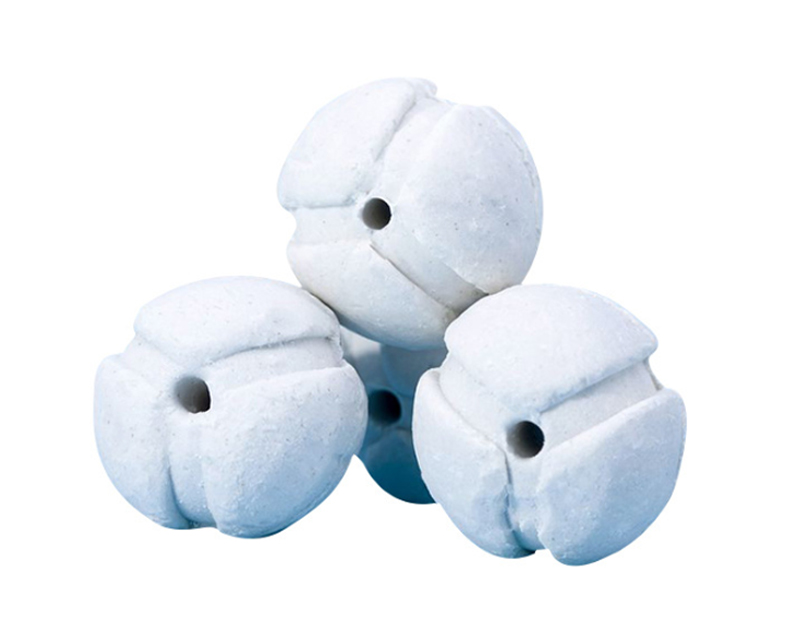

●曲纹型开孔瓷球条纹或凸点外凸表面,提高了填料层的空隙率和比表面积,液体再分布能力强,汽液分散性能优良。
●与惰性氧化铝瓷球相同条件下的使用性能比较,空隙率增大12%,接触比表面积增大25%,阻力减少15%。同时可以容纳、截留焦粉、胶质、重金属杂质,避免其沉积在催化剂床层结焦、毒害催化剂。
主晶相
|
长石质
|
长石-莫来石质
|
莫来石质
|
莫来石质-刚玉质
|
刚玉质
|
AL2O3% 含量
|
20-30
|
30-45
|
45-70
|
70-90
|
≥90
|
性能
|
堆积密度(g/cm㎡)
|
1.25-1.35
|
1.26-1.36
|
1.30-1.50
|
1.38-1.68
|
1.68-2.0
|
吸水率 %
|
≤5
|
耐酸度 %
|
≥99
|
耐碱度 %
|
≥86
|
≥88
|
≥92
|
≥93
|
≥95
|
耐温度急变 ℃
|
≥250
|
≥300
|
≥500
|
≥700
|
≥800
|
耐温度 ℃
|
≥1300
|
≥1400
|
≥1500
|
≥1600
|
≥1700
|
抗压强度
KN/颗
|
φ3
|
≥0.13
|
≥0.15
|
≥0.16
|
≥0.18
|
≥0.20
|
φ6
|
≥0.42
|
≥0.43
|
≥0.46
|
≥0.48
|
≥0.52
|
φ8
|
≥0.48
|
≥0.52
|
≥0.60
|
≥0.62
|
≥0.65
|
φ10
|
≥0.60
|
≥0.70
|
≥0.80
|
≥0.90
|
≥1.00
|
φ13
|
≥1.00
|
≥1.10
|
≥1.30
|
≥1.50
|
≥2.00
|
φ16
|
≥1.50
|
≥1.60
|
≥1.80
|
≥2.30
|
≥2.60
|
φ20
|
≥1.80
|
≥2.00
|
≥2.30
|
≥2.80
|
≥3.20
|
φ25
|
≥2.50
|
≥2.80
|
≥3.20
|
≥3.60
|
≥4.00
|
Φ50
|
≥8.00
|
≥9.00
|
≥10.00
|
≥11.00
|
≥15.00
|
产品执行标准
|
HG/T3683.3-2000《工业瓷球-开孔瓷球》
|
