产品概述:

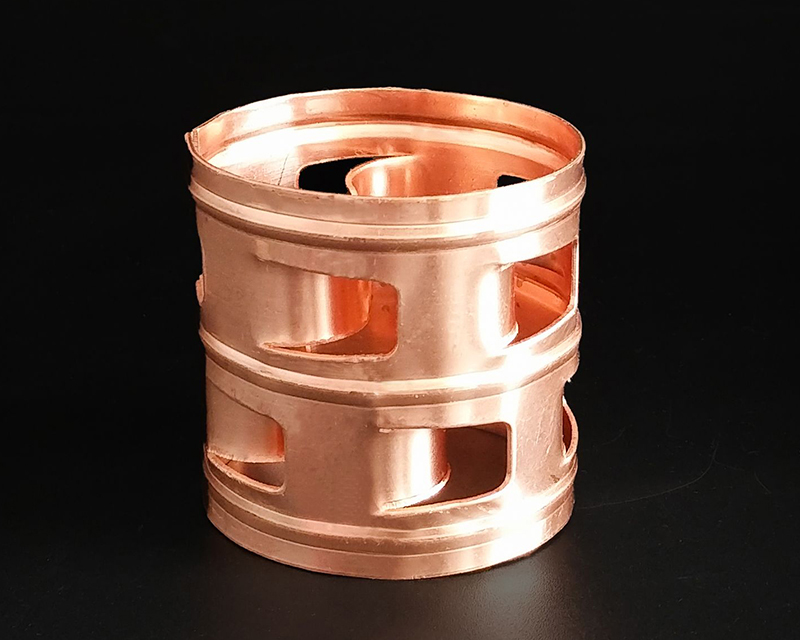

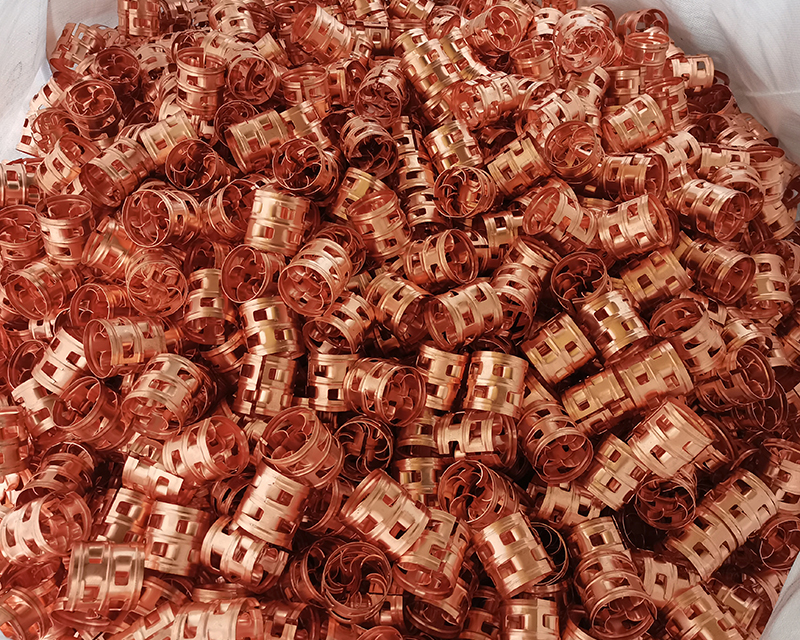

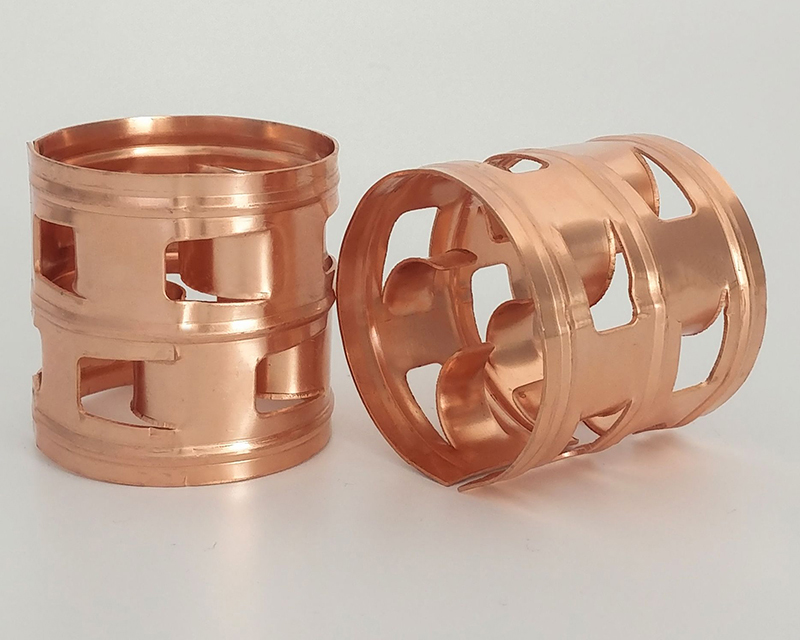

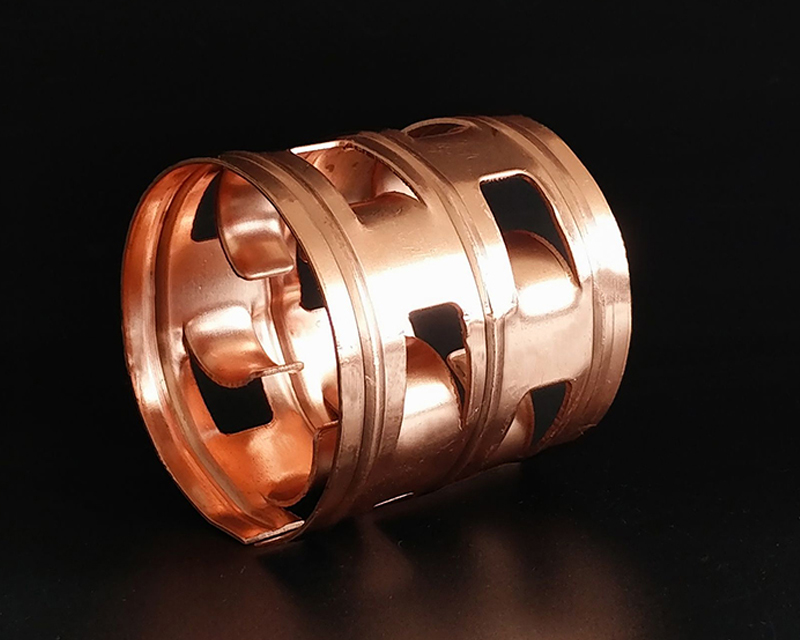

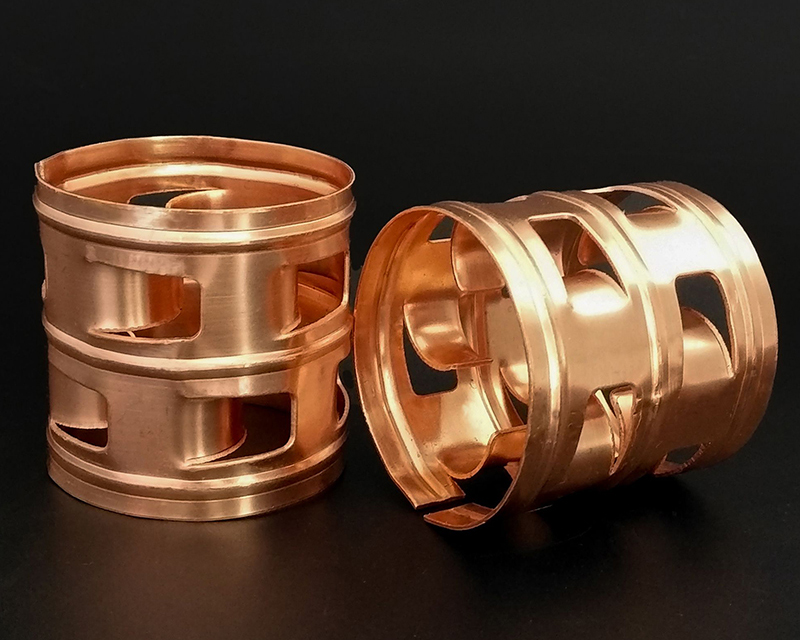

纯铜鲍尔环填料是一种高径相等的开孔环型填料,每层窗孔有5个舌叶,每个舌叶内弯指向环心,上下两层窗孔的位置相反错开,一般开孔面积约占环壁总面积的30%左右。具有空隙率大,压降和传质单元高度低,泛点高、汽液接触充分、比重小、传质效率高等特点。这种结构改善了汽液分布,充分利用了环的内表面,从而使得填料塔内的气体和液体能够从窗体自由通过。鲍尔环填料具有通量大、阻力小、分离效率高及操作弹性大等优点,在相同的降压下,处理量可较拉西环大50%以上。它采用金属薄板冲扎制成,在环壁上开出了两排带有内伸舌叶的窗孔,每排窗有五个舌叶弯入环内,指向环心,在中心处几乎相搭,上下两层窗孔的位置相互错开,一般开孔的总面积约为整个环面积的35%左右。由于在环壁上开了许多窗孔,使得填料层内的气、液分布情况及传质性能比拉西环有较大的改善。在同样处理量时,降压可降低一半,传质效率可提高20%左右。与拉西环比较,这种填料具有生产能力大、阻力小、操作弹性大等特点,在一般情况下同样压降时处理可比拉西环大50%-100%,同样处理时压降比拉西环小50%-70%,塔高也有降压,采用鲍尔环可以比拉西环节约20%-40%填料容积。
产品特点:
●鲍尔环在拉西环上作大改进,虽然环外径也是等于高度,但环壁上开出两排带有内伸舌头的窗,每层窗孔有5个舌片。这种结构改善了气液分布,充分利用了环的内表面。与拉西环相比,处理量可大50%以上,而压降低一半。
●一般开孔面积约占环壁总面积的30%左右。在未增加填料表面积的情况下,却大大改善了填料层内气液两相的流动情况,提高了填料的流体力学与传质性能。
●鲍尔环具有三高特点:高空隙率、高泛点,高传质效率,同时低压降、比重小,可以充分的让汽液接触,提高生产效率。
●适用于各种分离、吸收、脱吸装置,常减压装置,合成氨脱碳、脱硫系统,乙笨分离,异辛烷/甲笨分离等。
产品名称
|
纯铜鲍尔环
|
材质
|
PP/RPP/PVC/CPVC/PVDF/PTFE,PTFE
|
使用寿命
|
3 years
|
尺寸mm
|
比表面积m2/m3
|
空隙率%
|
堆积个数pieces/m3
|
堆积重量Kg/m3
|
干填料因子m-1
|
16*16*1
|
188
|
91
|
170000
|
85
|
275
|
25*25*1.2
|
175
|
90
|
53500
|
69
|
239
|
38*38*1.4
|
115
|
89
|
15800
|
69
|
220
|
50*50*1.5
|
93
|
90
|
6500
|
52
|
127
|
76*76*2.6
|
73.2
|
92
|
1927
|
48
|
94
|
100*100*3
|
52.8
|
94
|
1000
|
48
|
82
|
性能
|
空隙率大、压降低、传质单元高度低、泛点高、气液接触充分、比重小、传质效率高
|
优点
|
1.特殊的结构使其流通量大、压降低、机械强度好。
2.较强的耐腐蚀性能、空隙率大、节能环保、成本低、比重轻装卸容易。
|
应用领域
|
塑料散堆填料的至大使用温度为280摄氏度,广泛用于石油,化工,氯碱,煤气,环保等行业的填料塔里。
|
性能/材料
|
PE
|
PP
|
RPP
|
PVC
|
CPVC
|
PVDF
|
密度(注塑后)
|
0.98
|
0.96
|
1.2
|
1.7
|
1.8
|
1.8
|
操作温度
|
90
|
>100
|
>120
|
>60
|
>90
|
>150
|
耐腐蚀性能
|
GOOD
|
GOOD
|
GOOD
|
GOOD
|
GOOD
|
GOOD
|
抗压强度
|
>6.0
|
>6.0
|
>6.0
|
>6.0
|
>6.0
|
>6.0
|
